Paraview入门范例3

ParaView 创建任意表面/截面的流线

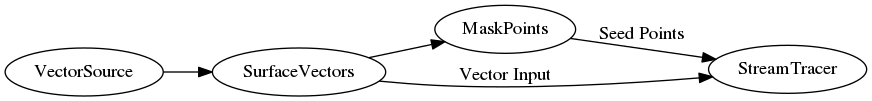

处理流程图

步骤

• 打开 wind.vtk 算例文件

• 添加 Slice filter,该切面用于最后流线绘制的表面，

• 添加 SurfaceVectors filter， 其用于将向量场映射到该平面

• 添加 MaskPoints filter， 其用于将向量场映射到该平面

  On Ratio 设置采样点个数，设为10 表示 每10个点采样一个点

• 添加 StreamTracerWithCustomSource ，用于生成流线

  设置Input 为 SurfaceVertors 设置Seed Source为 MaskPoints

Paraview工程

• https://github.com/panyingyun/caedemo/blob/master/paraviewdemo/wind_surface_streamtracer.pvsm

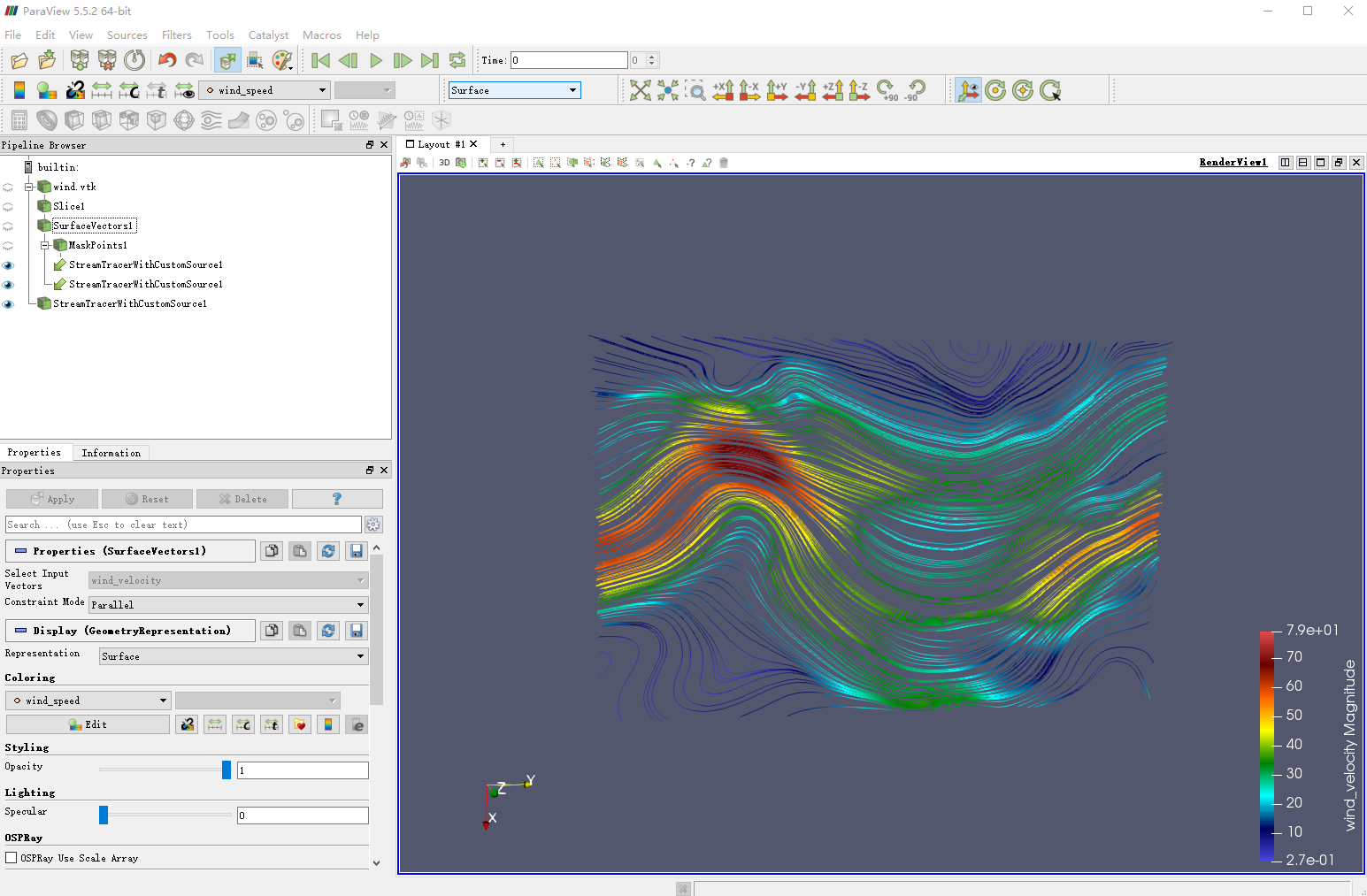

结果

参考文献

• https://www.paraview.org/download/
• https://www.paraview.org/Wiki/ParaView/Custom_Filters
• http://vis.computer.org/vis2004/DVD/tutorial/tut_5/notes_3.pdf
