演示如何用ParaView创建仿真流线

步骤

  • 打开 wind.vtk 文件

通过Infomation可以看到 wind_speed 标量和 wind_velocity 矢量两个量

  • 添加 Plane 平面，用于作为SteamTracer的数据源

配置参数：

Origin ： 17.5 100 0

Point1 : 17.5 100 16

Point2 : 60 100 0

X Resolution: 1

Y Resolution: 100

  • 添加 StreamTracerWithCustomSource，用于生成流线。

配置参数：数据源设置为plane, 模型设置为wind.vtk 其他默认即可

  • 添加 Tube Filter,用于将流线变成可见的彩色管

配置参数：设置管半径为0.08

Paraview工程

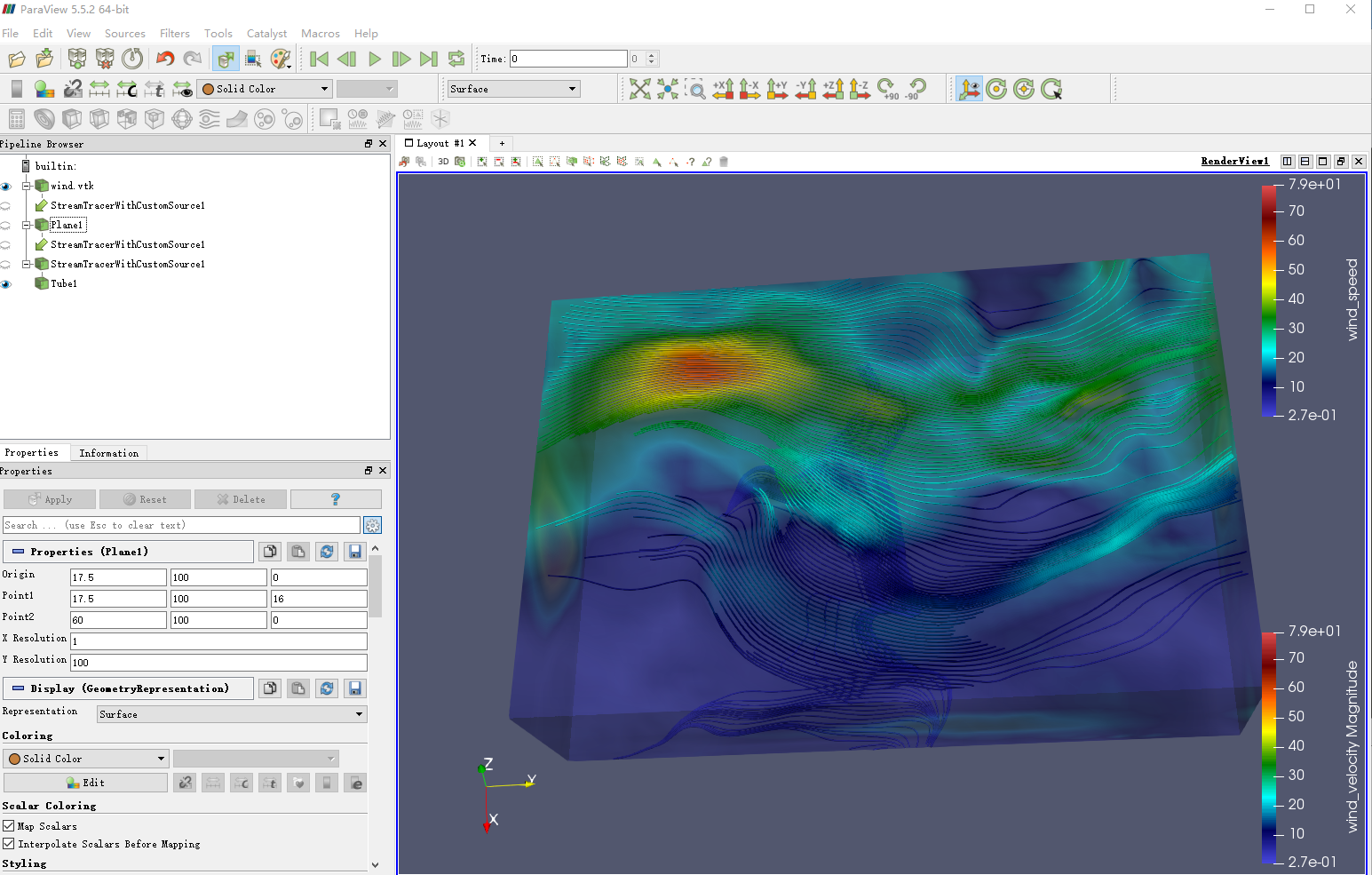

结果如下：

wind
